產(chǎn)品詳情
一、產(chǎn)品特點(diǎn)：
FY-3002A型黑色陰極電泳涂料，是我公司為適應(yīng)市場(chǎng)需求開發(fā)的更低光澤、更高裝飾性的環(huán)保型電泳涂料產(chǎn)品，在保持原有FY-3002啞光電泳漆黑度高、光澤度低、涂膜細(xì)密、附著力強(qiáng)等特點(diǎn)的基礎(chǔ)上，進(jìn)一步實(shí)現(xiàn)更低的光澤度。特別適用于燈飾、衛(wèi)浴、……等更低光澤、更高視覺檔次產(chǎn)品的涂裝。FY-3002A較FY-3002的改進(jìn)優(yōu)勢(shì)：
1、光澤度更低：FY-3002A專為市場(chǎng)對(duì)最低光澤的電泳需求而開發(fā)，光澤度幾乎可低至無光！
2、更優(yōu)秀的耐磨性：電泳漆膜更不易被刮傷或磨花！
3、更優(yōu)秀的的指紋性：一般的電泳涂層極易產(chǎn)生指紋印，FY-3002A具有更優(yōu)秀的耐指紋表現(xiàn)。
二、 原漆質(zhì)量指標(biāo)：
|
項(xiàng) 目 |
質(zhì) 量 指 標(biāo) |
檢 測(cè) 方 法 |
|
|
色 漿 |
乳 液 |
||
|
外 觀 |
黑色均一粘稠體 |
乳白/淡黃色 |
目 測(cè) |
|
固體份（%） |
41±2 |
35±2 |
GB/T 6751 |
|
細(xì)度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.7±0.3 |
PH計(jì) |
|
電導(dǎo)率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個(gè)月 |
GB/T 6753.3 |
|
三、槽液配制：
FY-30021A色漿：FY-30022乳液:去離子水=1:2:3~6（重量比），在29±3℃下攪拌熟化48小時(shí)后使用。
四、槽液技術(shù)指標(biāo)：
|
項(xiàng) 目 |
技 術(shù) 指 標(biāo) |
|
固體份（%） |
10~20 |
|
PH 值 |
6.0±0.2 |
|
電導(dǎo)率（μs/cm） |
1300±300 |
|
MEQ 值 |
30±4 |
|
溶劑含量（%） |
0.5~2.5 |
|
泳透力（%） |
＞80 |
|
灰 份（%） |
16~22 |
|
L 效 果 |
水平面與垂直面無明顯差別 |
|
庫(kù)侖效率（mg/c） |
＞25 |
|
加熱減量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂電壓（V） |
＞300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個(gè)月，各項(xiàng)指標(biāo)正常 |
五、涂裝工藝條件：
|
項(xiàng) 目 |
工 藝 參 數(shù) |
|
涂裝電壓（V） |
50~250 |
|
涂裝時(shí)間（min） |
1~3 |
|
槽液溫度（℃） |
29±3 |
|
電流密度（A/m2） |
10~20 |
六、涂膜性能：
|
項(xiàng) 目 |
技 術(shù) 指 標(biāo) |
檢測(cè)方法 |
|
膜厚（μm） |
10~35 |
GB/1764-79 |
|
外 觀 |
平整、光滑、無縮孔 |
目 測(cè) |
|
光澤（%） |
0~15 |
GB/T 9754-88 |
|
附著力（級(jí)）（劃格法） |
0 |
GB/T 9286-98 |
|
柔韌性（mm） |
1 |
GB/T 1731-93 |
|
鉛 筆 硬 度 |
≥3H |
GB/T 6739 |
|
沖擊強(qiáng)度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（0.05MH2SO4×240h） |
漆膜無變化 |
GB/T 1763 |
|
耐堿性(0.1MNaOH×240h) |
漆膜無變化 |
GB/T 1763 |
|
耐鹽霧性 |
＞1008h (三元鋅系磷化,20±2μm) |
GB/T 10125-2021NSS
|

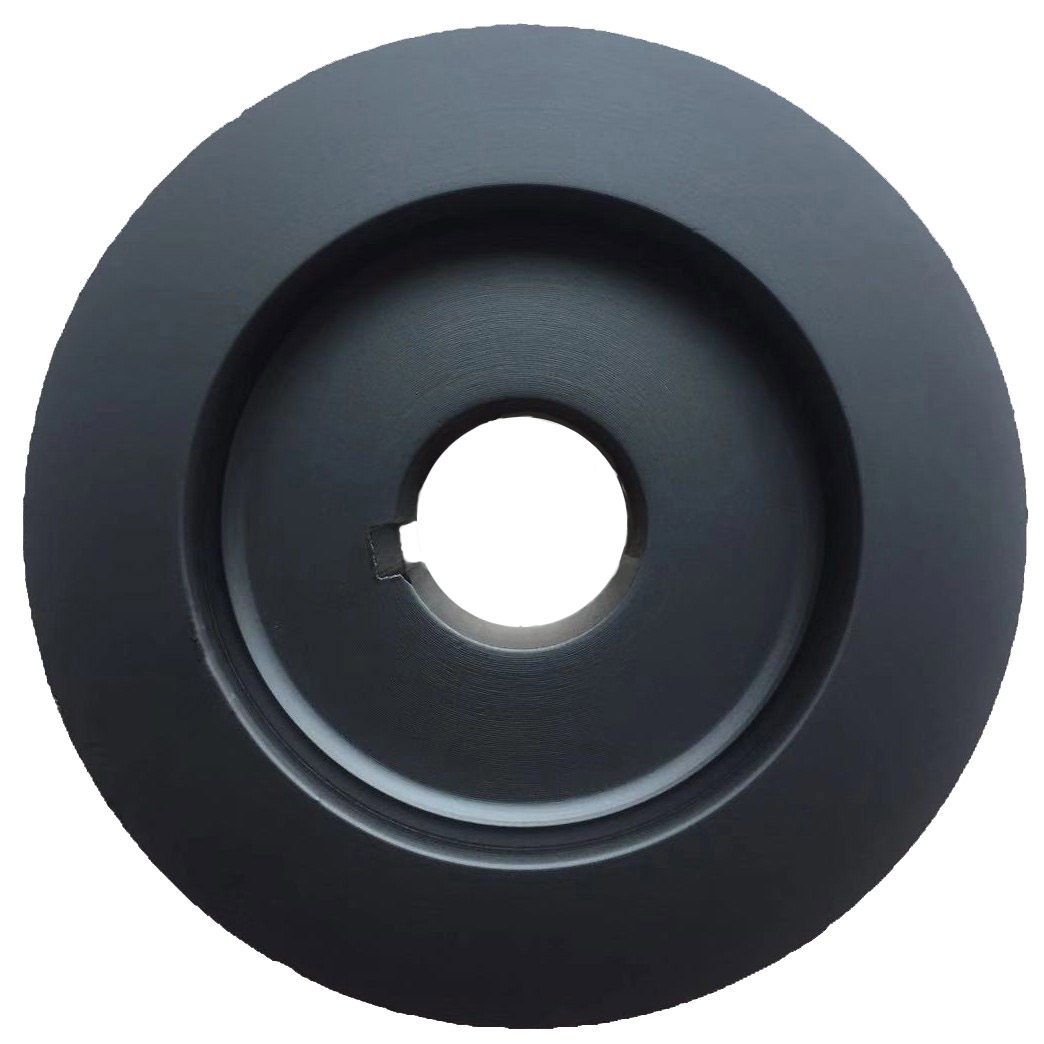

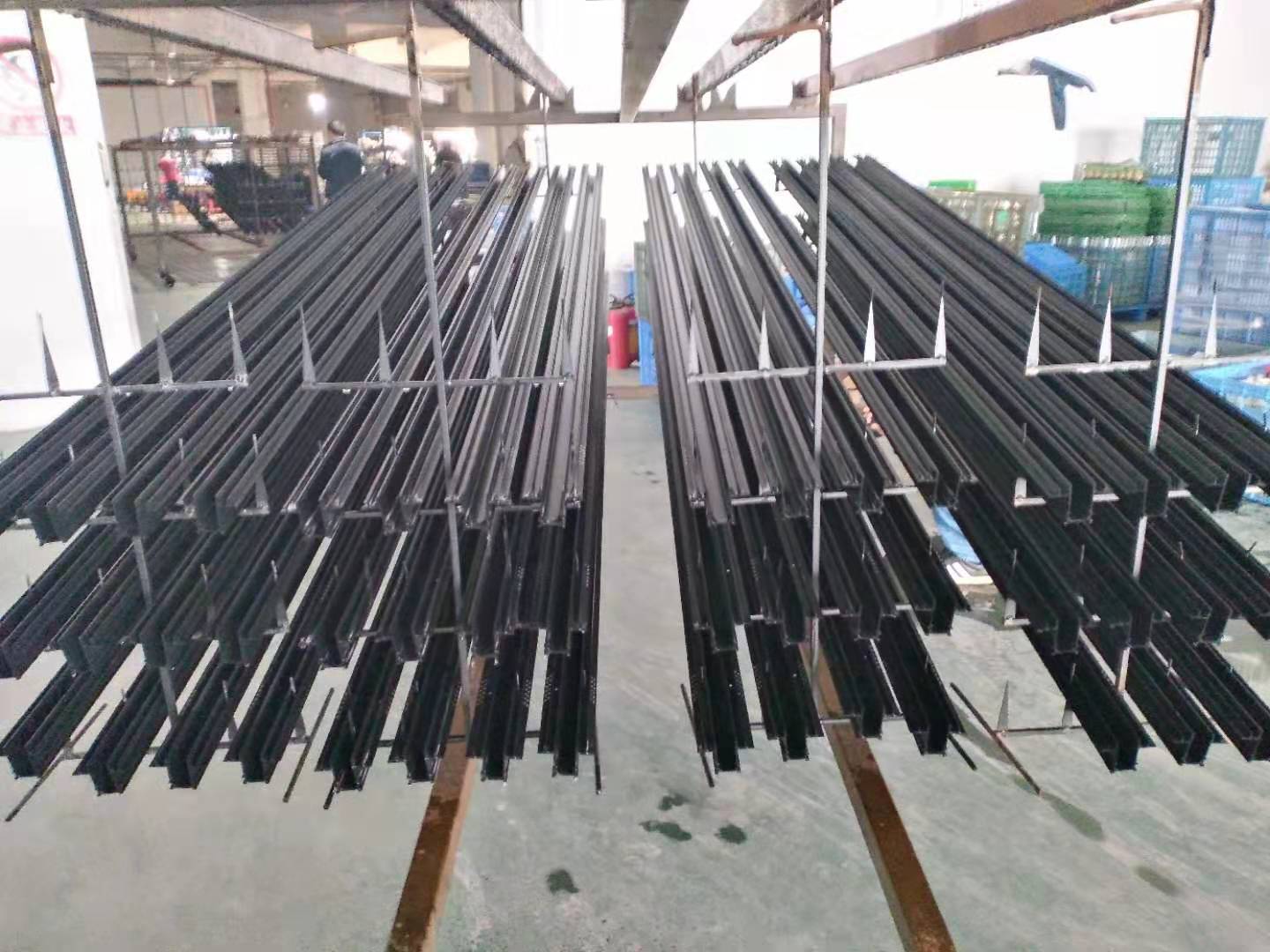

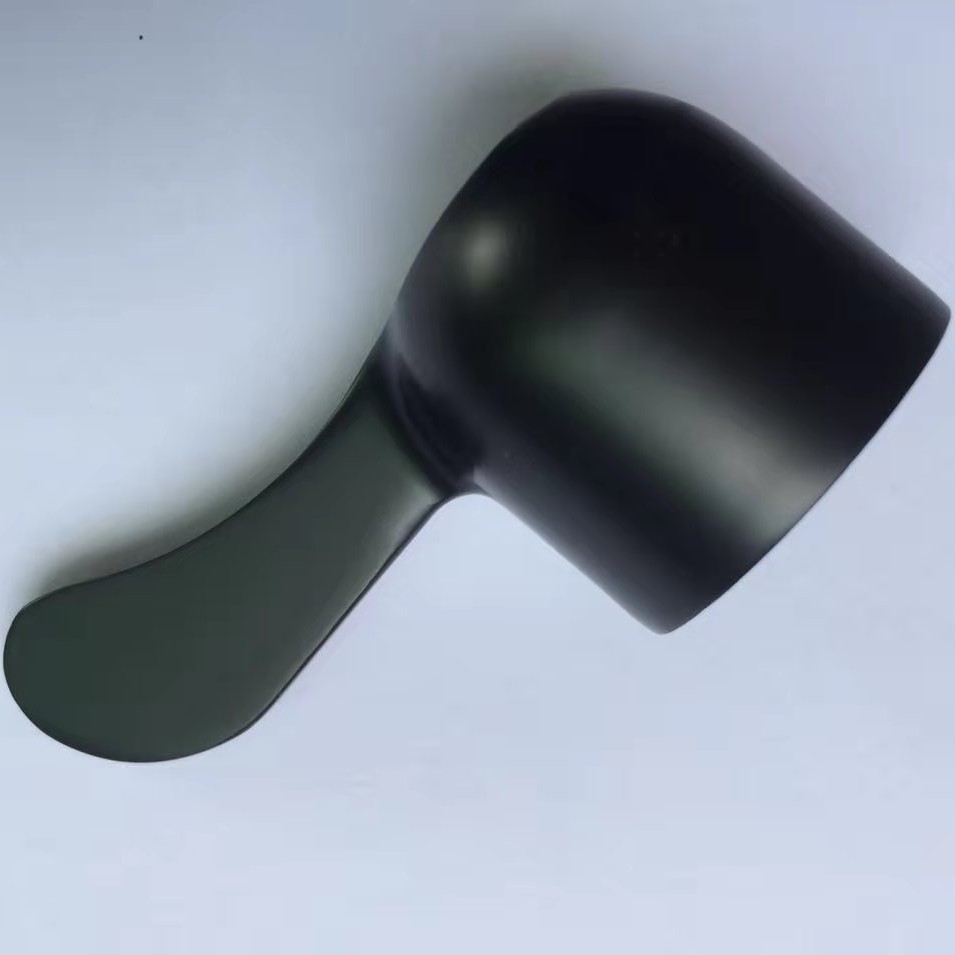

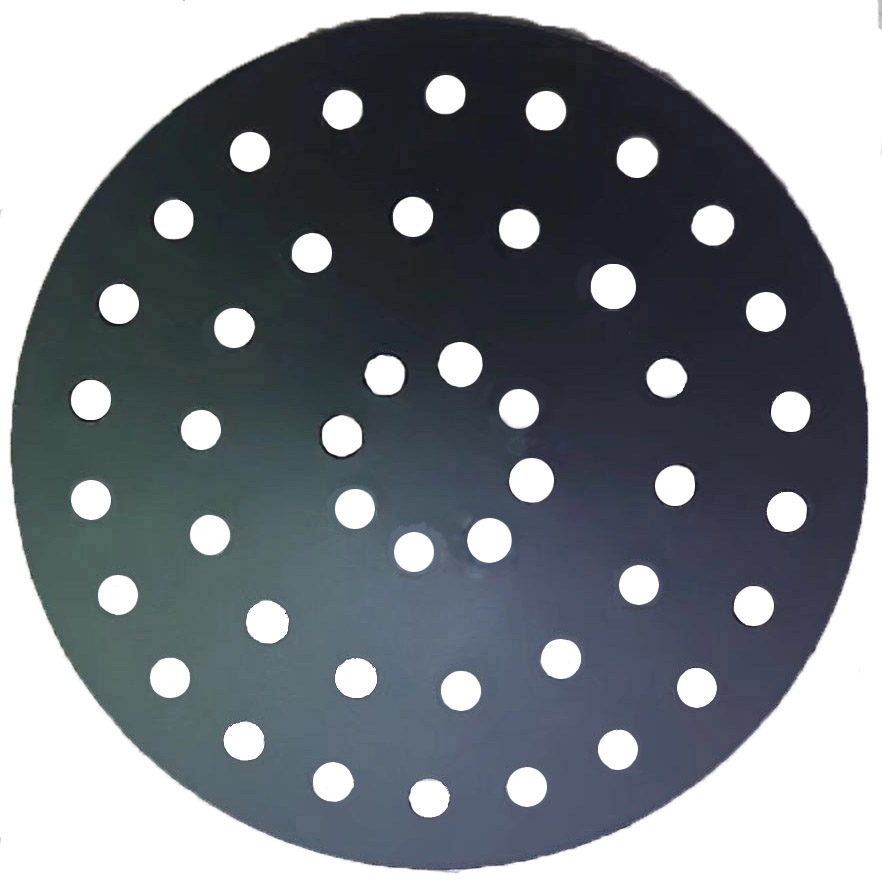

應(yīng)用案例：
