產(chǎn)品詳情
汽配電泳漆黑色環(huán)保系列FY-0216
一、汽配電泳漆FY-0216型的特點和用途：
汽配電泳漆FY-0216型環(huán)保陰極電泳涂料，是我司針對汽車配件產(chǎn)品的涂裝標(biāo)準(zhǔn)要求而開發(fā)的電泳漆。鑒于汽車行業(yè)的應(yīng)用要求，汽配電泳漆FY-0216型在延續(xù)FY系列電泳漆產(chǎn)品的泳透力高、耐蝕性好等特點基礎(chǔ)上，通過樹脂改良，提升了漆膜的耐酸堿性、耐磨性和抗石擊能力等性能。同時，考慮到環(huán)保趨勢，汽配電泳漆FY-0216型屬于無重金屬、低有機(jī)溶劑（VOC）含量的新一代環(huán)保型系列電泳漆。
二、汽配電泳漆FY-0216型原漆質(zhì)量指標(biāo)：
|
項 目 |
質(zhì) 量 指 標(biāo) |
檢 測 方 法 |
|
|
色 漿 |
乳 液 |
||
|
外 觀 |
黑色均一粘稠體 |
乳白或淡黃色液體 |
目 測 |
|
固體份（%） |
41±2 |
35±2 |
GB/T 6751 |
|
細(xì)度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.7±0.3 |
PH計 |
|
電導(dǎo)率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個月 |
GB/T 6753.3 |
|
三、汽配電泳漆FY-0216型槽液的配制：
FY-02161色漿:FY-02162乳液:去離子水=1: 3~4 : 4~6（重量比），在29±3℃下攪拌熟化48小時后使用。
四、汽配電泳漆FY-0216型槽液技術(shù)指標(biāo)：
|
項 目 |
技 術(shù) 指 標(biāo) |
|
固體份（%） |
15~20 |
|
PH 值 |
5.8~6.2 |
|
電導(dǎo)率（μs/cm） |
1000~1600 |
|
MEQ 值 |
26~34 |
|
溶劑含量（%） |
0.5~2.5 |
|
灰 份（%） |
6~10 |
|
泳透力/cm（福特盒法） |
≧18 |
|
L 效 果 |
水平面與垂直面無明顯差別 |
|
庫侖效率（mg/c） |
≧25 |
|
重 溶 性（%） |
≦8 |
|
破裂電壓（V） |
≧300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個月，各項指標(biāo)正常 |
|
沉淀性 |
≦3 |
|
篩余分（mg/L） |
≦10 |
五、汽配電泳漆FY-0216型涂裝工藝條件：
|
項 目 |
工 藝 參 數(shù) |
|
涂裝電壓（V） |
150~250 |
|
涂裝時間（min） |
1~3 |
|
槽液溫度（℃） |
26~32 |
|
電流密度（A/m2） |
10~20 |
六、汽配電泳漆FY-0216型涂膜性能：
|
項 目 |
技 術(shù) 指 標(biāo) |
檢測方法 |
|
膜厚（μm） |
15~45 |
GB/1764 |
|
外觀 |
平整、光滑、無縮孔 |
目 測 |
|
光澤（%） |
40~80 |
GB/T 9754 |
|
附著力（級）（劃格法） |
0 |
GB/T 9286 |
|
柔韌性（mm） |
1 |
GB/T 1731 |
|
鉛 筆 硬 度 |
≥2H |
GB/T 6739 |
|
沖擊強(qiáng)度（kg.cm） |
50 |
GB/T 1732 |
|
杯突（mm） |
≧5 |
GB/T 9753 |
|
耐酸性（50g/LH2SO4溶液24H） |
漆膜無變化 |
HG/T3952 |
|
耐堿性(50g/LNaOH溶液24H） |
漆膜無變化 |
HG/T3952 |
|
耐汽油性（93號汽油24小時） |
漆膜無變化 |
GB/T 9274 |
|
Gel分率（%） |
≧90 |
—— |
|
耐鹽霧性 |
＞1200h(三元磷化,20±2μm) |
GB/T 10125-2021NSS
|

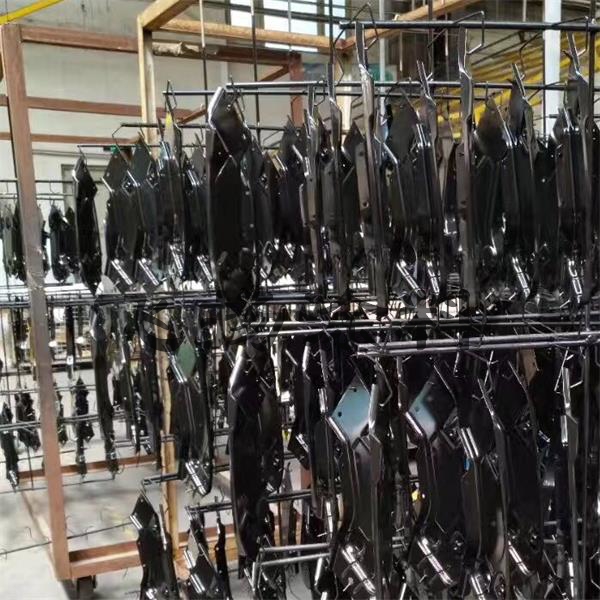

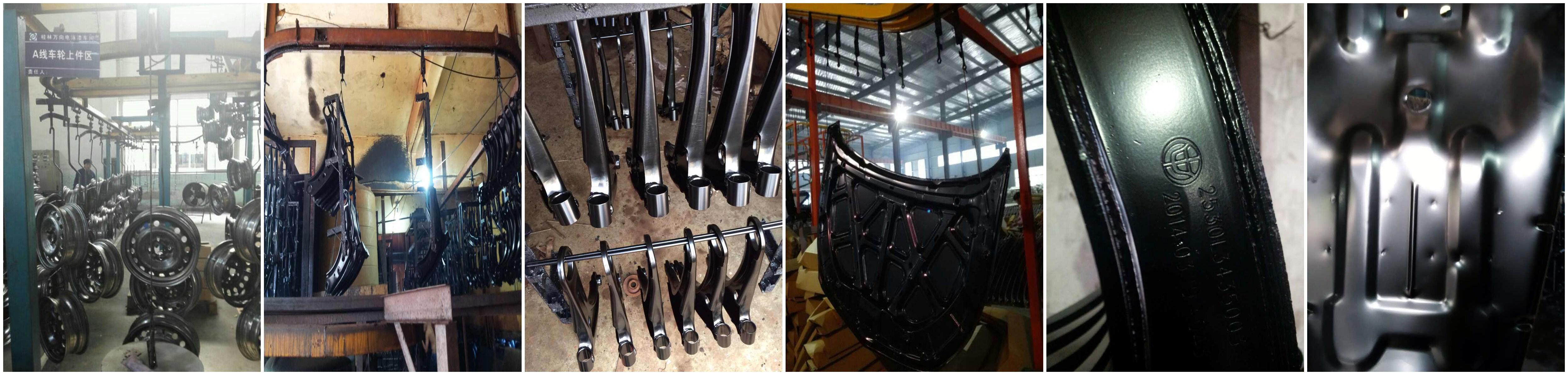

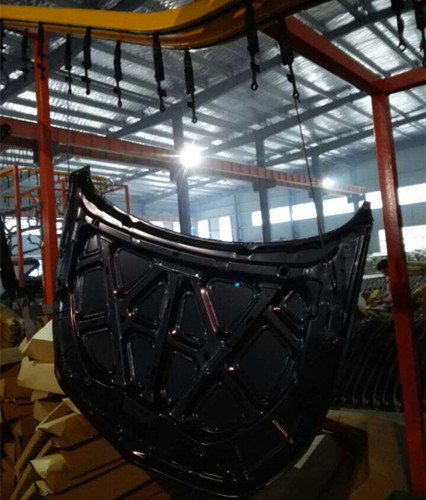

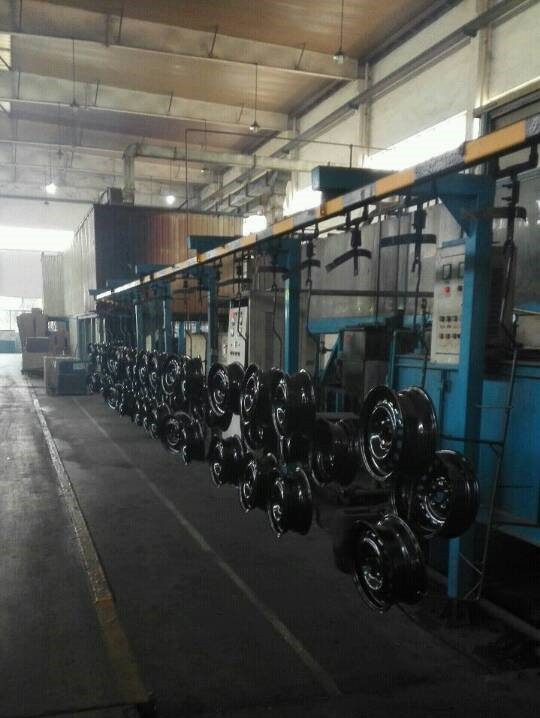

汽配電泳漆FY-0216型應(yīng)用案例：
