產(chǎn)品詳情
一、產(chǎn)品簡(jiǎn)介：

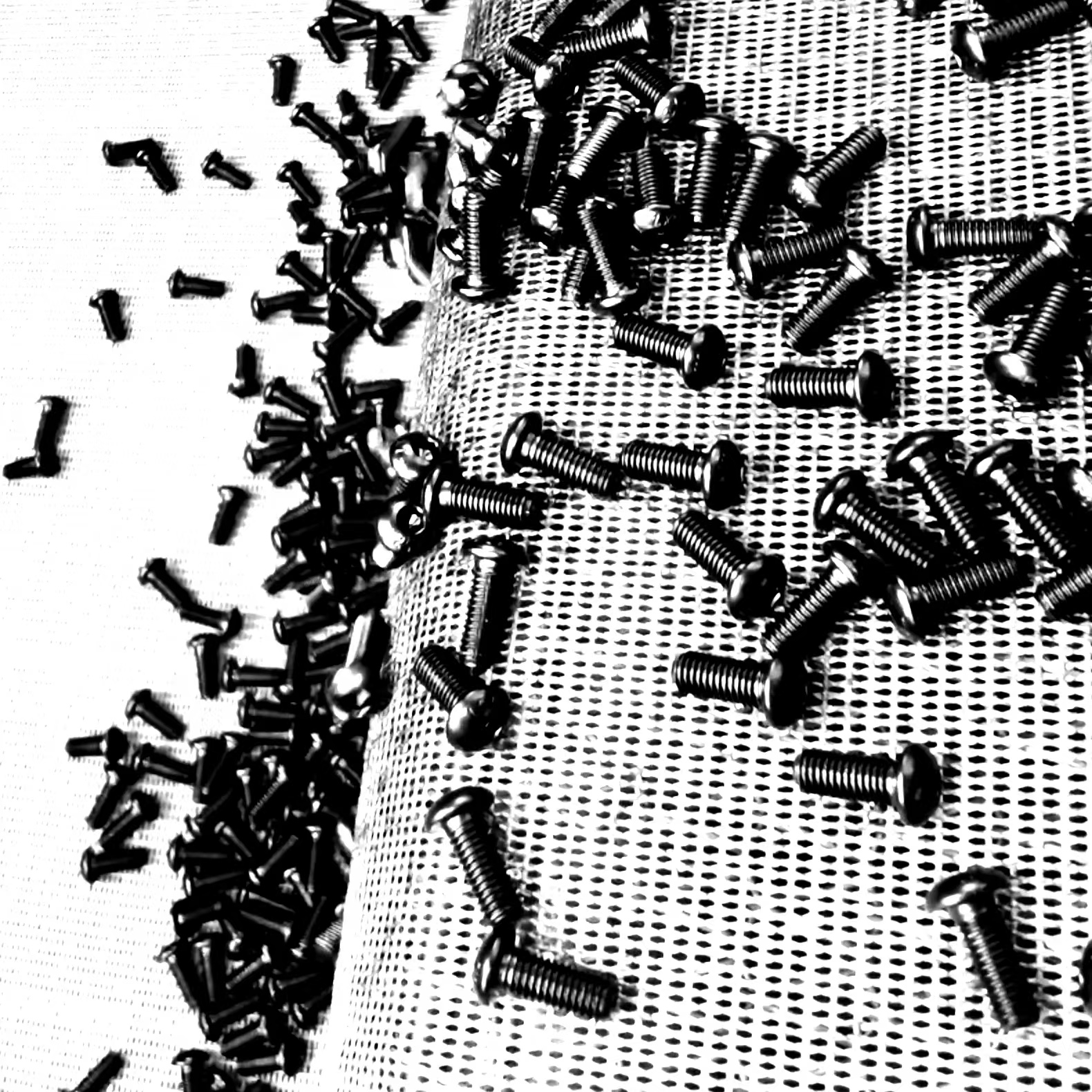

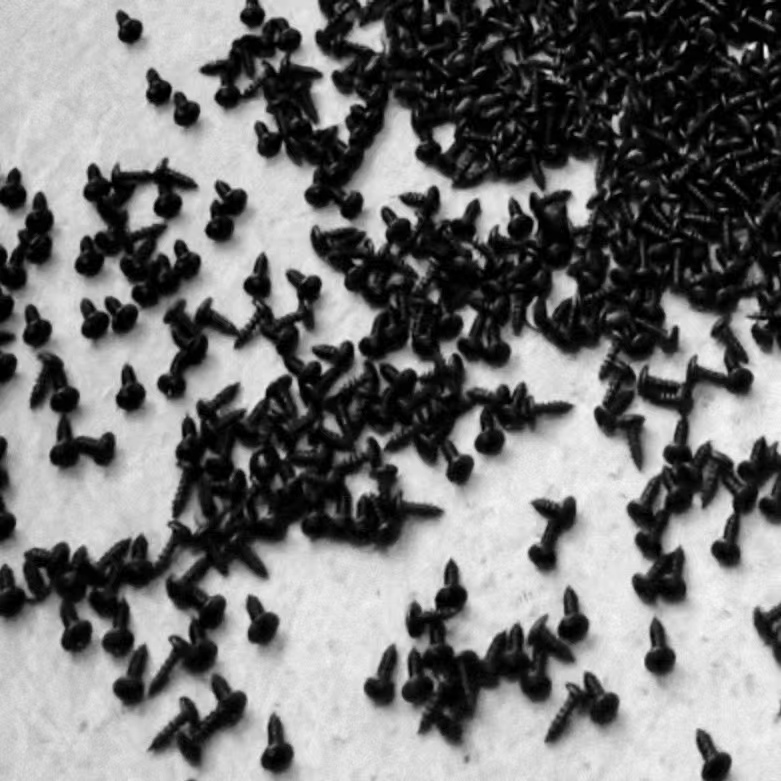

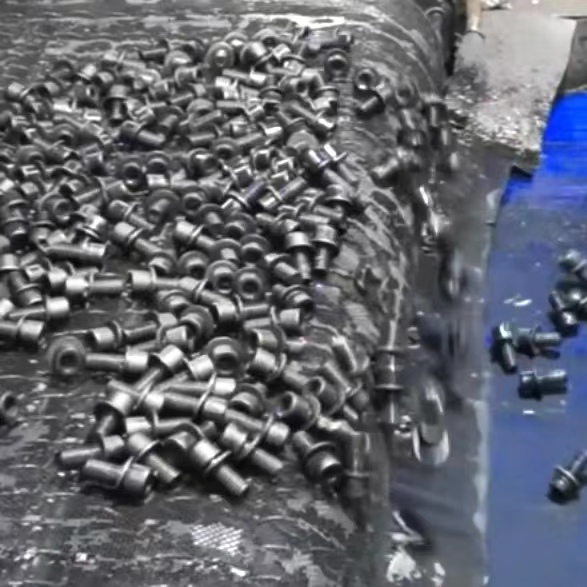

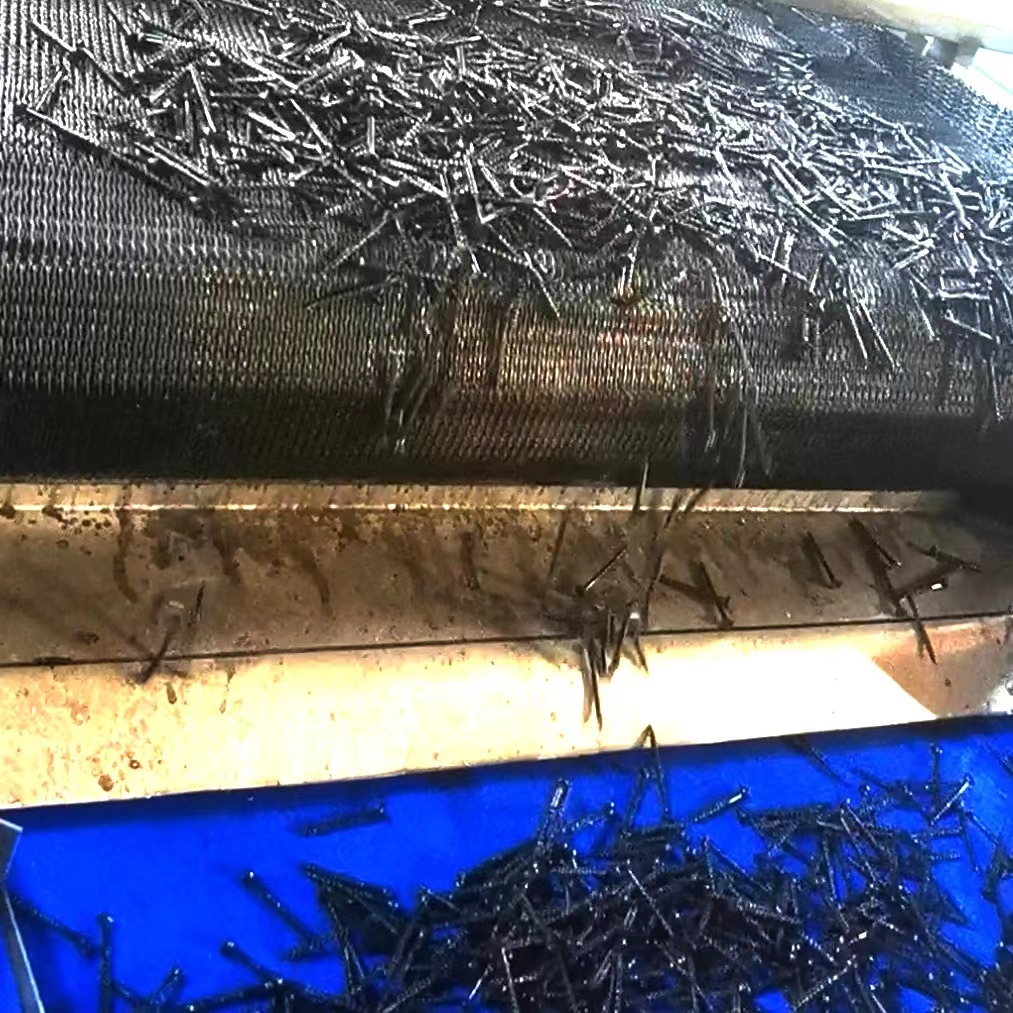

緊固件產(chǎn)品具有產(chǎn)量大、工件小，傳統(tǒng)上掛電泳作業(yè)方式效率低等特點(diǎn)，現(xiàn)今已多采用履帶式滾泳涂裝。這種新型電泳涂裝作業(yè)方式，將緊固件鋪于履帶上走線電泳，由于緊固件相互疊加或緊靠，常規(guī)的傳統(tǒng)電泳漆，濕漆膜往往較粘較軟，導(dǎo)致緊固件電泳后易粘連，轉(zhuǎn)帶滾落時(shí)漆膜又容易刮擦掉或碰傷。飛揚(yáng)緊固件電泳漆FY-3004專為滿足此作業(yè)方式而開發(fā)，并成功獲得市場(chǎng)的應(yīng)用認(rèn)可。
產(chǎn)品特點(diǎn)：一低兩高
一低：濕漆膜粘度低，緊固件相互不易粘連。
兩高：濕漆膜硬度高，干膜硬度高。
緊固件電泳漆FY-3004無(wú)論濕漆膜還是干漆膜，硬度都比較高，耐刮碰性能好！在烘烤前、烘烤后，轉(zhuǎn)履帶或包裝時(shí)，緊固件的滾落不容易碰傷漆膜！
二、原漆質(zhì)量指標(biāo)：
|
項(xiàng) 目 |
質(zhì) 量 指 標(biāo) |
檢 測(cè) 方 法 |
|
|
色 漿 |
乳 液 |
||
|
外 觀 |
黑色均一粘稠體 |
淡黃色 |
目 測(cè) |
|
固體份（%） |
41±2 |
35±2 |
GB/T 6751 |
|
細(xì)度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.4±0.3 |
PH計(jì) |
|
電導(dǎo)率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
貯存穩(wěn)定性 |
0~30℃貯存期6個(gè)月 |
GB/T 6753.3 |
|
二、槽液的配制：FY-30041色漿：FY-30042乳液：去離子水=1:2~3:5~8（重量比），在29±3℃條件下，循環(huán)攪拌熟化72小時(shí)后使用。
四、槽液技術(shù)指標(biāo)：
|
項(xiàng) 目 |
技 術(shù) 指 標(biāo) |
|
固體份（%） |
10~15 |
|
PH 值 |
5.6~6.0 |
|
電導(dǎo)率（μs/cm） |
1000~1500 |
|
MEQ 值 |
30±4 |
|
溶劑含量（%） |
0.5~2.0 |
|
泳透力（%） |
＞80 |
|
灰 份（%） |
8~12 |
|
L 效 果 |
水平面與垂直面無(wú)明顯差別 |
|
庫(kù)侖效率（mg/c） |
＞25 |
|
加熱減量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂電壓（V） |
＞300 |
|
離子許可濃度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液穩(wěn)定性 |
敞口攪拌1個(gè)月，各項(xiàng)指標(biāo)正常 |
五、涂裝工藝條件：
|
項(xiàng) 目 |
工 藝 參 數(shù) |
|
涂裝電壓（V） |
200±50 |
|
涂裝時(shí)間（min） |
3±1 |
|
槽液溫度（℃） |
30±2 |
|
電流密度（A/m2） |
15±5 |
六、漆膜性能：
|
項(xiàng) 目 |
技 術(shù) 指 標(biāo) |
檢測(cè)方法 |
|
膜厚（μm） |
10~20 |
GB/1764-79 |
|
外 觀 |
平整光滑無(wú)異樣 |
目 測(cè) |
|
光澤（%） |
40~80 |
GB/T 9754-88 |
|
附著力（級(jí)）（劃格法） |
0 |
GB/T 9286-98 |
|
柔韌性（mm） |
1 |
GB/T 1731-93 |
|
鉛 筆 硬 度 |
2~4H |
GB/T 6739 |
|
沖擊強(qiáng)度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（0.05MH2SO4×240h） |
漆膜無(wú)變化 |
GB/T 1763 |
|
耐堿性(0.1MNaOH×240h) |
漆膜無(wú)變化 |
GB/T 1763 |
|
耐鹽霧性（小時(shí)） |
＞1008 (鋅鎳錳三元鋅系磷化板,20±2μm) |
GB/T 10125-2021NSS
|
