產(chǎn)品詳情
軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J
一、軍綠色電泳漆FY3003J產(chǎn)品簡(jiǎn)介：
軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J，是飛揚(yáng)涂料研發(fā)部根據(jù)軍工產(chǎn)品涂裝的需要而開(kāi)發(fā)的產(chǎn)品，具有涂膜致密、附著力強(qiáng)、耐蝕性能優(yōu)秀等特點(diǎn)。作為軍工產(chǎn)品“底面合一”涂裝防護(hù)使用。
產(chǎn)品特點(diǎn)：
顏色穩(wěn)定：
業(yè)內(nèi)具有多年資歷的人士或多或少都會(huì)了解到這么一點(diǎn)，環(huán)氧電泳涂料除了黑色漆外，其它顏色的電泳漆顏色會(huì)產(chǎn)生變化——或批次產(chǎn)品顏色有差異，或隨著時(shí)間的推進(jìn)槽液顏色產(chǎn)生變化；這主要是由于環(huán)氧樹(shù)脂本身的先天特性造成的。飛揚(yáng)研發(fā)部同仁歷經(jīng)多年努力、大量的配方試驗(yàn)改進(jìn)，成功開(kāi)發(fā)出了顏色穩(wěn)定的電泳漆產(chǎn)品！軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J，給您的產(chǎn)品顏色始終穩(wěn)定如一。
耐蝕性高:
軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J為軍工產(chǎn)品而生，自開(kāi)發(fā)之始，也就賦予了它不一般的耐蝕性能！軍工產(chǎn)品要求的特殊性——應(yīng)用環(huán)境之惡劣、品質(zhì)要求之高端，往往也成為了同類型產(chǎn)品之標(biāo)桿！軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J，耐蝕性中性鹽霧測(cè)試>1200小時(shí)，為您產(chǎn)品提供著強(qiáng)有力的防護(hù)保障！
漆膜細(xì)膩：
精益求精的配方設(shè)計(jì)、嚴(yán)格的原料選材，確保了電泳漆FY-3003J涂膜外觀的細(xì)膩、平整，給您的產(chǎn)品不一般的高端品質(zhì)，讓您的產(chǎn)品為您創(chuàng)造更高的價(jià)值效益！
抗沖擊性好：
軍綠色高防蝕型環(huán)保陰極電泳漆FY-3003J，具有極佳的外力沖擊抵抗性，漆膜不會(huì)因一些不可避免的碰撞而產(chǎn)生裂紋、掉漆、脫落現(xiàn)象，時(shí)時(shí)刻刻保護(hù)著您的產(chǎn)品！
二、軍綠色電泳漆FY3003J原漆質(zhì)量指標(biāo)：
色漿：固體份44±2%，軍綠色粘稠體，0~30℃環(huán)境下貯存期6個(gè)月。
乳液：固體份35±2%，淡黃色乳狀體，0~30℃環(huán)境下貯存期6個(gè)月。
三、軍綠色電泳漆FY3003J槽液的配制：
FY-30031J色漿：FY-30032J乳液:去離子水=1:2~3:3~8（重量比），在28±4℃條件下，循環(huán)攪拌熟化48~72小時(shí)后使用。
四、軍綠色電泳漆FY3003J槽液技術(shù)參數(shù)指標(biāo)：
固體份10~20%，pH值：5.7~6.2，電導(dǎo)率：800~1500μs/cm，灰份：10~18%，溶劑量：1.5~2.5%，槽液溫度：26~32℃。
五、軍綠色電泳漆FY3003J涂裝工藝條件：
電泳電壓（dc）：50~250V，電泳時(shí)間：1~3min，電流密度：10~20 A/m2
六、軍綠色電泳漆FY3003J涂膜性能：
外觀：平整光滑無(wú)異樣
膜厚：10~35μm
光澤度：50~90
附著力（劃格法）：0級(jí)
柔韌性：1mm
鉛筆硬度：2H
沖擊強(qiáng)度：1000g*50cm
耐酸性（50g/L 硫酸溶液24小時(shí)）：漆膜無(wú)變化
耐堿性（50g/LNaOH溶液24小時(shí)）：漆膜無(wú)變化
耐鹽霧性（三元鋅系磷化，漆膜20~22μm）：≥1000h

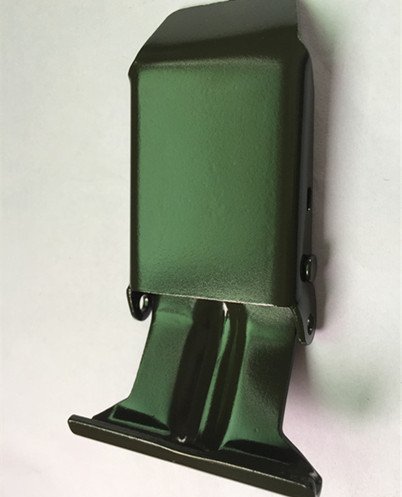

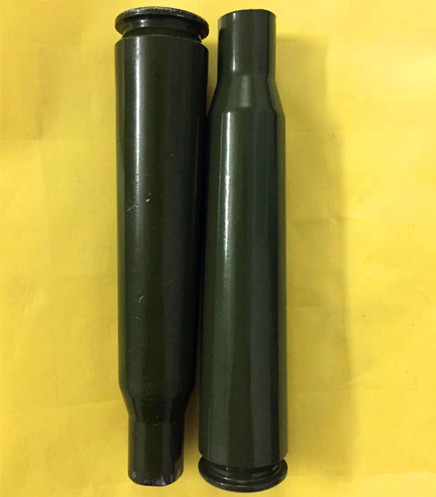

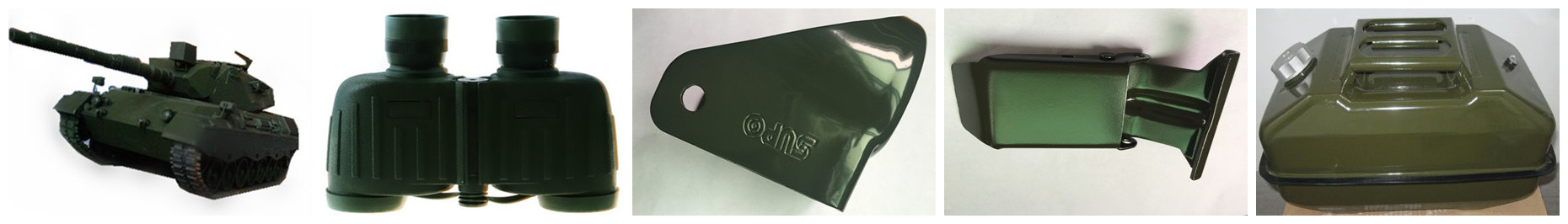

應(yīng)用案例：
